3G系列三螺杆泵特点：
１、介质为直线连续输送，无搅拌，无脉动；
２、振动小，噪音低；
３、压力高、效率高；
４、结构简单，拆装方便；
５、体积小,重量轻；
６、磨损轻微，寿命长。 |
三螺杆泵用途：
使用三螺杆泵输送温度≤150℃，粘度3～760cSt，不含固体颗粒，无腐蚀性，具有润滑性能的介质。三螺杆泵用途广泛，主要用于燃油输送，液压工程，船舶工程，石化及其他工业。
适用压力范围：0.6～2.5MPa；
适用流量范围：0.6～123m3/h。
结构型式：
三螺杆泵一般采用机械密封。泵通过爪型联轴器由电动机驱动。从主轴外伸端向泵看，为顺时针旋转。
材质：
主、从螺杆：16MnCrS5,40Cr,45,38CrMoALA
泵体：HT200,QT450-10,ZCuSn10P1,ZG270-500 |
| ３Ｇ型通用螺杆泵按泵的用途分类共分为5个系列： |
| 系列代号 |
主要用途 |
性能范围 |
| 流量 m3/h |
压力MPa |
| 3G |
输送3-20oE润滑油，温度≤80℃ |
0.6-750 |
2.5 |
| 3GR |
输送3-50oE重质燃油，温度≤120℃
|
0.6-570 |
2.5 |
| 3GR |
输送1.5-5oE轻质燃油，温度≤120℃ |
0.6-570 |
1.6 |
| 3GW |
输送高温加热燃油，温度≤150℃ |
0.6-363 |
1.6 |
| 3GN |
输送100oE高粘度油料，温度≤80℃ |
0.6-636 |
2.5 |
|
系列代号
螺杆泵主要用途 性能范围
流量 m3/h 压力MPa
3G 输送3-20oE润滑油，温度≤80℃
0.6-750 2.5
3GR 输送3-50oE重质燃油，温度≤120℃
0.6-570 2.5
3GR 输送1.5-5oE轻质燃油，温度≤120℃ 0.6-570 1.6
3GW 输送高温加热燃油，温度≤150℃ 0.6-363 1.6
3GN 输送100oE高粘度油料，温度≤80℃ 0.6-636 2.5
三螺杆泵的型号意义：
例：3G25×4 - 46
3G：三螺杆
25：螺杆外径25mm
4： 螺杆螺距数目4个
46：螺杆的螺旋角46°
R： 重质燃油
r： 轻质燃油
W: 高温加热油
N：高粘油料
A：改进设计
S：双吸 |

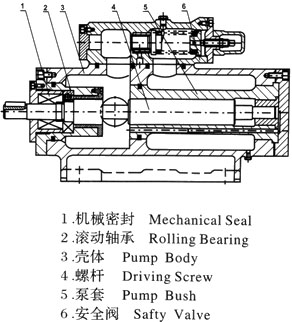

| 三螺杆泵结构图： |
 |
|
|
|
 |
